pcb板工作層面


時間：2019-11-04

PCB（  Printed Circuit Board），翻譯過來是印制電路板，又被稱作印刷線路板，是電子元器件的支撐體，在電子部件中是比較重要的存在，也是電子元器件電氣連接的載體。它是采用電子印刷術制作的，所以也可以叫做“印刷”電路板，簡單說一下pcb板六個工作層面

信號層 （signal layer）

pcb板信號層

內部電源/接地層 （internal plane layer

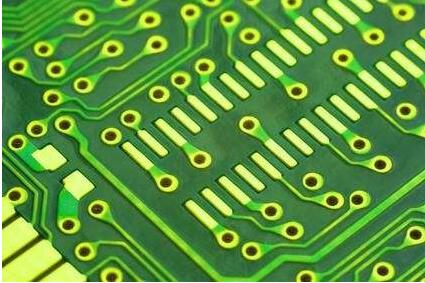

pcb板接地層

機械層（mechanical layer） 主要用來放置物理邊界和放置尺寸標注等信息，起到相應的提示作用。EDA軟件可以提供16層的機械層。

pcb板機械層

防護層（mask layer）  包括錫膏層和阻焊層兩大類。錫膏層主要用于將表面貼元器件粘貼在PCB上，阻焊層用于防止焊錫鍍在不應該焊接的地方。

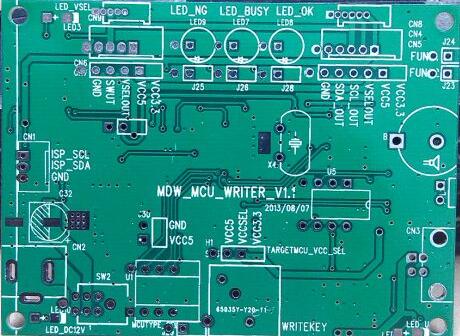

pcb板防護層

絲印層（silkscreen layer） 在PCB板的TOP和BOTTOM層表面繪制元器件的外觀輪廓和放置字符串等。例如元器件的標識、標稱值等以及放置廠家標志，生產日期等。同時也是印制電路板上用來焊接元器件位置的依據，作用是使PCB板具有可讀性，便于電路的安裝和維修。

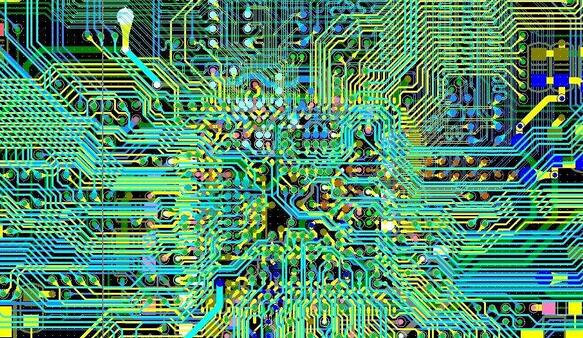

pcb板絲印層

其他工作層（other layer） 禁止布線層 Keep Out Layer
鉆孔導引層  drill guide layer
鉆孔圖層    drill drawing layer
復合層      multi-layer
